あなたの理想をカタチに・・・・・・・

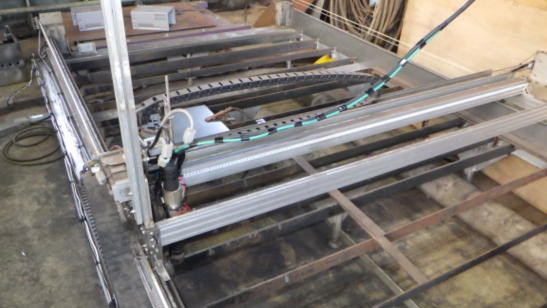

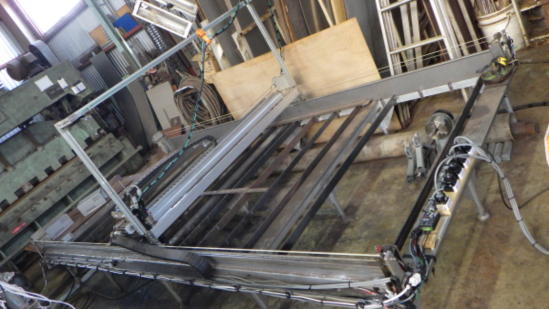

当社オリジナルCNCプラズマ切断機が
（板・パイプ加工可能）完成致しました
板材の展開物(エビ曲り管・角丸等）
・パイプ加工（手摺切欠き・配管等）に
精度の向上・コストの削減・時間の短縮
人件費の節約等のメリットが期待できます
プロトタイプ仕様
プラズマ電源 ダイヘン エアープラズマ切断機 A70
高周波パイロットアークスタート方式
切断電流最大70A カタログ値 鉄板厚35mm
※切断板厚はカタログ値の約50％程度
アルミ・銅はカタログ値の約25％程度
切断トーチ パナソニック P80用ストレートトーチ 10M
最大加工範囲 1525ｍｍ×3050ｍｍ（5尺×10尺）
Ｘ・Ｙ・Ｚ軸 機械原点復帰機能付
Ｚ軸 ＴＨＣ付（切断電圧制御・トーチハイトコントロール）
※切断時に、トーチと母材距離を一定に制御します
自動Ｚ高さ0ｍｍタッチセンサー付
アークスタート検出機能付
切断電流計付（切断電流監視用100Ａ）
目視位置合わせ用レーザーライン機能付
高周波パイロットアークノイズ対策
ステッピングモーター
Ｘ軸2個（左右） Ｙ軸1個 Ｚ軸1個
加工精度 ±0.5ｍｍ程度
※3000ｍｍ間で、誤差±0.5ｍｍ〜1ｍｍ程度
一般交差加工物では支障無いかと思います
PC OS ファンレスミニPC Win10 64B Pro
制御基盤 MyPlasm CNC System （USB接続）
※THC・Z軸タッチセンサー・アークスタート検知付
制御ソフト MyPlasm CNC System For Win
加工用データ DXF
X・Y・Z軸 手動移動用無線ゲームパット操作対応
※ 目視用レーザーライン併用で加工原点設定に便利です

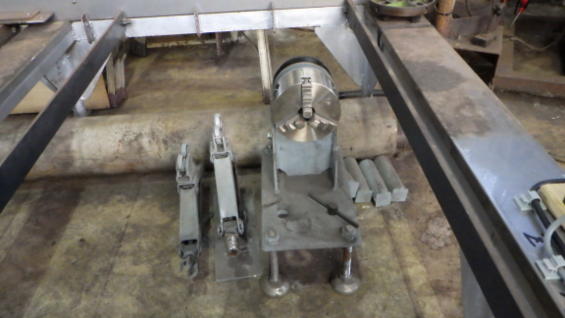

丸・角パイプ加工用ロータリー軸
只今、設定調整中
※パイプの切欠き・文字・柄加工時に使用
（ステッピングモーター1個）
※手摺等の加工の際、パイプえぐり加工機に比べて
消耗品・加工時間等は、かなり押える事が出来ます
完全オーダーメード。本業・ホビー対応
各種サイズ・仕様、製作可能です
板・パイプに特化したモデルも製作可能です
直線又は円切りの特化モデルも製作可能です。
詳細は、メールからお問い合わせ下さい
